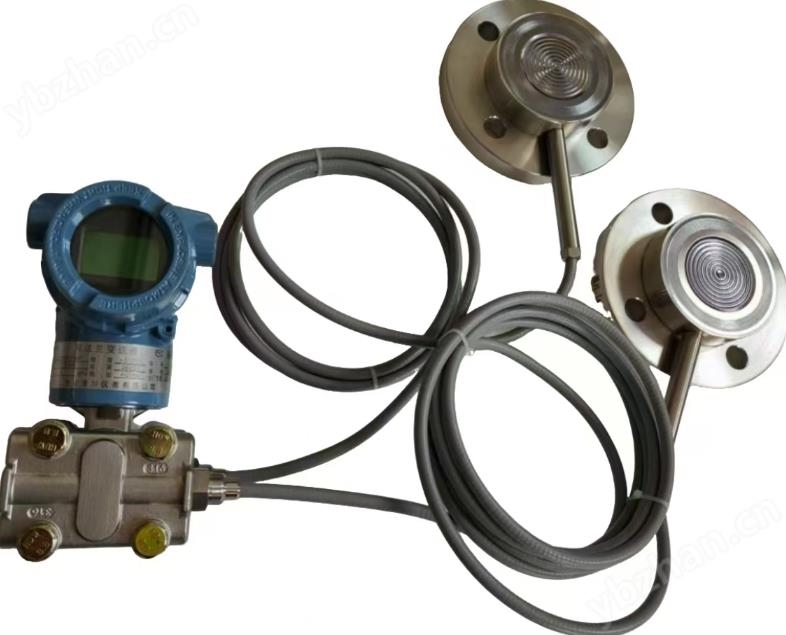

双法兰差压液位计量程计算法则：从迁移量到工艺边界的精准界定

　　双法兰差压液位计的量程设定并非简单的“最高液位对应最大值”，而是一个综合考虑迁移量、介质密度与法兰间距的系统工程。其核心是计算出在“零液位”与“满液位”两种异常工况下，变送器膜片承受的净差压值，并将此物理量转化为对应的标准电流信号输出。错误的量程计算会导致测量盲区或超量程损坏，正确的计算是实现精确液位监控的基础。


　　一、迁移量的物理本质：硅油静压的系统偏移

　　双法兰差压液位计的核心特征在于，其高低压侧毛细管内填充的硅油会产生持续的静压力。这部分压力与液位变化无关，是由安装位置决定的固定偏置。计算量程的第一步，便是计算这个“迁移量”，以消除其影响，确保零液位时输出4mA。迁移量的大小取决于硅油密度、重力加速度与高低压侧法兰的高度差。由于硅油密度通常高于被测介质，即使液位为零，变送器仍能感受到一个差压值，必须通过“负迁移”在电子层面将其归零。迁移量计算是量程设定的基石，直接决定了后续计算的有效起点。

　　二、量程核心计算：有效差压范围的确定

　　在完成迁移量计算后，量程的核心是确定液位从最小升至最高时，产生的有效差压变化范围。此差压值由被测介质密度、重力加速度与液位变化高度三者决定。公式表明，差压变化与介质密度、液位高度成正比。在计算时，必须使用介质在工作温度、压力下的实际密度，而非标准密度，这对于蒸汽、液化气等介质尤为重要。计算出的这个有效差压范围，才是液位计需要真实测量的物理量，对应输出电流从4mA到20mA的变化区间。

　　三、安装高度的影响：法兰间距的绝对约束

　　双法兰差压液位计的可测量程在物理上受限于两法兰的间距。理论上，最大可测量程等于高压侧法兰与低压侧法兰的中心距。若工艺要求的测量范围大于此间距，则必须通过更换更长的法兰或改变安装方式解决。同时，安装高度也决定了迁移量的大小。当低压侧法兰高于高压侧法兰时，计算逻辑会发生变化。标准的安装方式是最直观的，但若因工艺条件必须采用其他安装方式，则需在计算中对公式进行相应修正，核心是正确判断硅油柱与介质静压对高低压侧的作用方向是叠加还是抵消。

　　四、复杂工况补偿：密度变化与气相影响

　　在复杂工况下，量程计算需引入补偿因子。当介质密度随温度变化显著时，需设定一个代表性的工况密度，并评估其变化带来的误差是否在允许范围内，或采用带温度补偿的智能方案。当容器内存在不凝性气体或气相密度不可忽略时，计算量程时需在低压侧引入气相压力补偿。因为低压侧测量的是气相压力与硅油静压之和，若气相密度大，其产生的静压会抵消一部分介质静压，导致测量值偏低。此时，量程计算需将此部分影响扣除，或采用反吹气等隔离系统。

　　五、从计算到组态：量程上下限的最终设定

　　完成物理计算后，需在变送器或DCS中进行组态。量程下限对应迁移量，即零液位时硅油柱产生的净差压值。量程上限为量程下限加上有效差压范围。组态输入时，必须确保单位统一。现代智能变送器支持直接输入法兰间距、介质密度、硅油密度等参数，自动计算量程，但使用者必须理解其内在逻辑，并能对结果进行合理性判断。最终的验证应在设备投运时，通过空罐和满罐点进行校准，确保计算值与实际值吻合。

　　双法兰差压液位计的量程设定，是将复杂的物理安装条件转化为线性电信号的关键技术解码过程。它要求工程师不仅要掌握计算公式，更要深刻理解迁移原理、介质特性和工艺边界。一个精准的量程，是液位测量稳定可靠的前提，也是实现安全控制和优化生产的基石。
