单法兰毛细管压力变送器安装高低的区别：零点迁移与系统误差的博弈

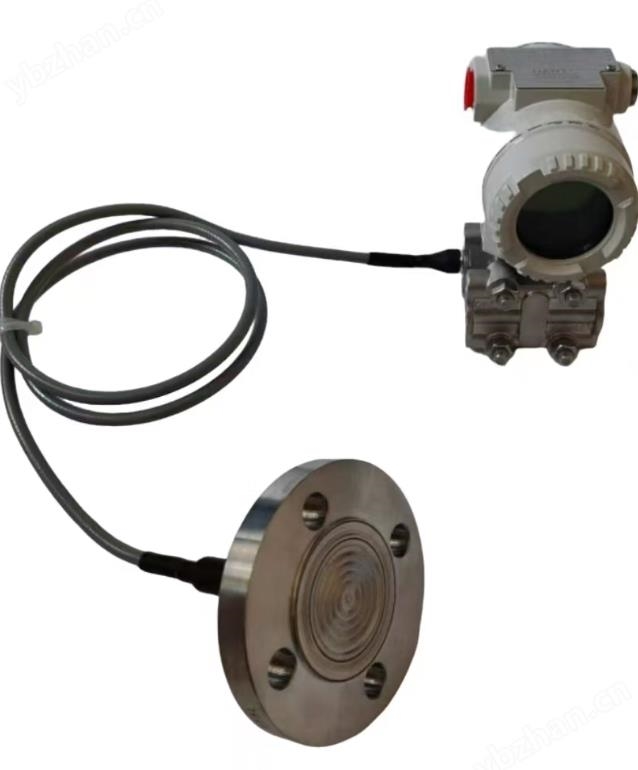

　　单法兰毛细管压力变送器通过毛细管将法兰膜片与变送器本体分离，其安装高度的核心差异直接决定了毛细管硅油液柱产生的附加静压。这一物理高度差是导致测量系统必须进行“零点迁移”的根本原因，也是区分安装方案优劣的关键技术边界。正确的安装高度选择，是平衡测量精度、维护便利性与环境适应性的首要决策。


　　一、安装高度的物理本质：附加静压的生成逻辑

　　单法兰毛细管压力变送器的测量原理基于压力传递。毛细管内填充的硅油作为传压介质，将法兰膜片感受的压力传递至变送器本体。当变送器本体与法兰取压口存在高度差（H）时，这段硅油液柱自身会产生一个固定的静压力（P=ρ硅油×g×H）。这一压力会叠加在真实的工艺压力上，导致变送器在零液位时输出信号偏离4mA标准值。因此，安装高度的区别本质上是“迁移量”大小的区别。若变送器安装在法兰下方，硅油液柱产生的压力为正，需进行“正迁移”；若安装在法兰上方，则产生负压，需进行“负迁移”。

　　二、低位安装：变送器低于法兰取压口

　　低位安装（变送器在法兰下方）是工程中推荐的主流方案。这种布局下，毛细管内的硅油液柱对膜片产生正向压力，形成“正迁移”工况。其核心优势在于排气与防气塞。由于硅油密度通常大于被测介质（如水），且气体密度极小，低位安装能确保毛细管及膜片腔体内的气体或轻质组分自然上升至变送器本体处，通过设计上的排气孔排出，避免了“气塞”导致的压力传递失真。在测量液体压力或液位时，低位安装能显著降低因气泡积聚引起的测量滞后或跳变风险。此外，在高温工况下，低位安装有助于减少高温介质热量通过毛细管直接传导至变送器电子舱，对保护变送器核心元件有益。调试时，需根据高度差计算迁移量，将变送器的零点（LRV）设置为该静压值，满量程（URV）相应增加。

　　三、高位安装：变送器高于法兰取压口

　　高位安装（变送器在法兰上方）通常出现在受空间限制或为便于接线维护的场景中。此时，毛细管内的硅油液柱产生一个向上的拉力，导致变送器感受的压力小于实际压力，必须进行负迁移。这种安装方式存在明显的技术风险。首先，它极易形成“液塞”或气体积聚在法兰膜片处。若介质中含有微量气体或轻质组分，会因浮力作用聚集在管路最高点（即法兰处），导致膜片受力面积变化，引入难以消除的系统误差。其次，在负迁移状态下，变送器的有效测量上限（URV）被压缩，若迁移量计算错误或超限，容易导致变送器在满量程时进入饱和区，输出失准。因此，高位安装虽在空间上便利，但需付出更高的调试复杂度与维护成本，仅在无法实现低位安装时作为备选，且必须严格计算迁移量并确保毛细管无下垂弯折。

　　四、水平安装：理论优但受限于工况

　　理论上，变送器本体与法兰取压口处于同一水平高度是理想的安装状态。此时，毛细管硅油液柱产生的附加静压为零，无需进行零点迁移（或迁移量极小），量程设置最为直观，误差源最少。然而，在实际工程中，受限于设备布局、管道走向及操作空间，绝对的水平安装往往难以实现。因此，工程规范通常允许变送器安装在“稍低于”法兰的位置，将高度差（H）控制在合理范围内（如0.5米以内），以兼顾安装便利性与测量精度。若必须存在较大高度差，则需在DCS或变送器组态中精确输入迁移公式（迁移量=ρgh），将安装高度差带来的系统误差通过软件算法消除。

　　五、高度选择对系统性能的深层影响

　　安装高度的选择不仅关乎迁移量，更直接影响系统的温度稳定性与动态响应。较长的毛细管（通常由高度差导致）意味着更大的硅油体积。硅油的热膨胀系数远大于金属结构，当环境温度剧烈变化时，高位或低位安装造成的长毛细管环路会因硅油体积变化产生显著的热致压力波动，即“温漂”。因此，在温度波动大的户外或锅炉附近，应极力避免不必要的安装高度差，并尽量缩短毛细管长度。同时，变送器安装位置应避开强烈振动源（如泵出口），因为高度差带来的悬空毛细管段在振动下会产生谐振，干扰压力信号的稳定传递。对于智能变送器，虽然可通过软件轻松完成迁移，但物理上的低位安装始终是减少潜在误差、提升系统鲁棒性的首要选择工程实践。

　　单法兰毛细管压力变送器的安装高低并非简单的空间选择，而是精度、可靠性与维护性的综合权衡。低位安装凭借其在排气、温漂控制方面的天然优势，应作为标准作业程序（SOP）的首要选择；高位安装则是需谨慎评估的妥协方案。无论何种安装，都必须基于精确的高度差测量与迁移计算，才能将“安装误差”转化为“可控的已知量”，确保工业过程控制的精准与安全。
