简要描述：智能视觉分层仪（液像分层仪）应用于，生物制药，精细化工，稀土萃取等需要分层的工艺。

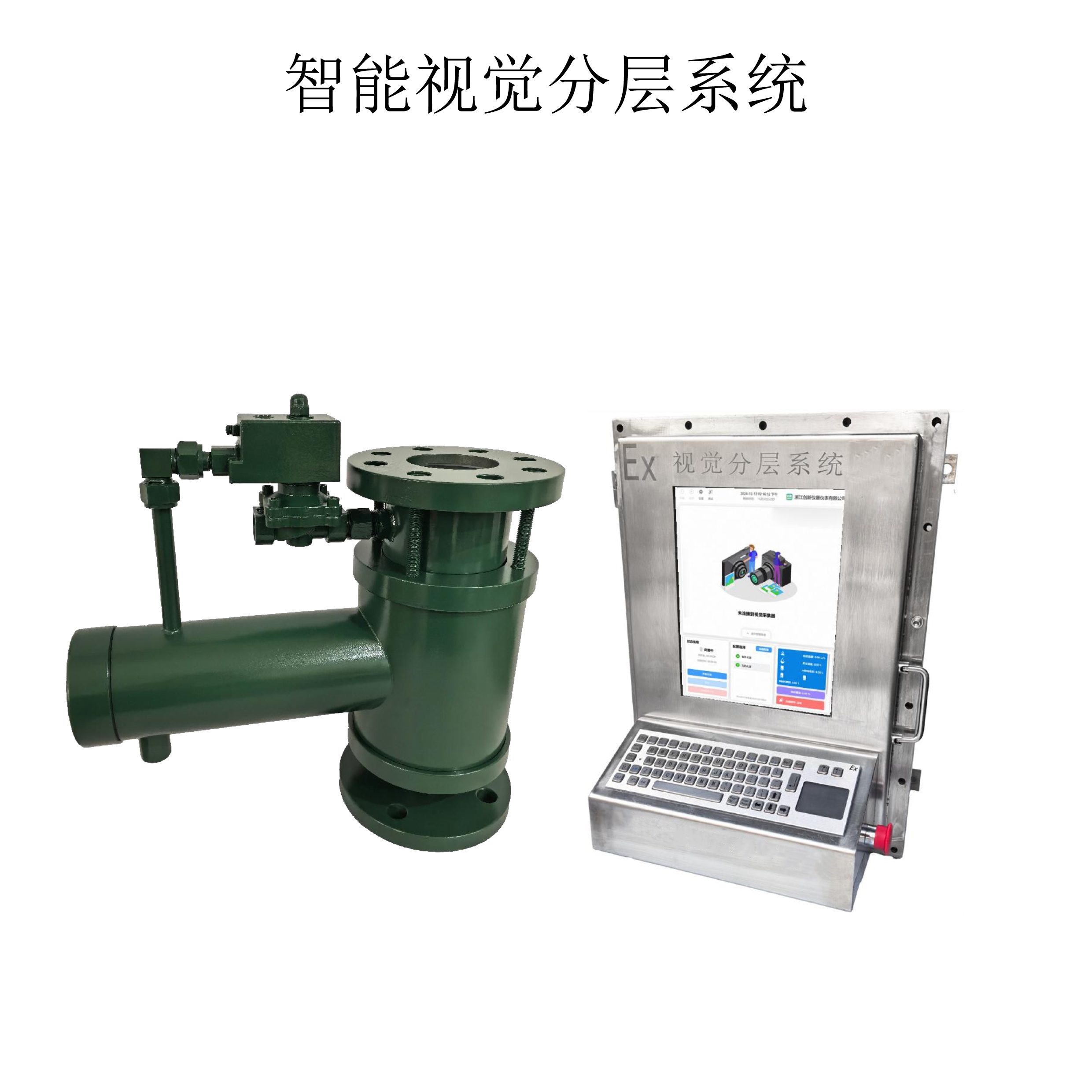

一、智能视觉分层仪（液像分层仪）产品概述

智能视觉分层系统是基于视觉采集、检测、分析、控制于一体的综合系统。广泛应用于化工、制药、食品等行业。该系统主要是利用先进的计算机视觉识别技术和图像处理算法，对图像或视频中的液体进行识别与分析的软件系统。该系统能够自动检测、识别不同颜色或景深的液体，并提取其相关特征信息，为工业自动化分层工艺提供精准的视觉数据处理解决方案。

二、智能视觉分层仪（液像分层仪）测量原理：

产品测量原理主要基于计算机视觉技术和图像处理算法。首先，系统通过视觉采集设备捕获目标液体的图像或视频。然后，通过检测模块对采集的图像或视频进行预处理，如噪声去除、建立多维模型等，以便于后续的图像分析和处理。系统会利用先进的计算机视觉识别技术，对预处理后的图像或视频中的液体进行识别。这一过程，以便于精确地识别出液体的边界和物料特性。系统会对识别出的液体进行分析，包括颜色分析、景深分析等。这一步主要是通过图像处理算法，如颜色直方图、灰度共生矩阵等，来提取液体的颜色、深度等特性信息。系统会将提取的液体特性信息进行整合和处理，输出最终的测量结果。

三、产品特点

•采用光学检测，毫秒级响应，不接触物料，安全可靠，适应于分层工艺检测。

•两相或多相界面清晰的分层，⽆需现场调试即可轻松投运。

•可对无色透明液相，多层液相，对悬浮物、混合液相均能有效检测。

•系统自带上位机软件，支持远程调试。需要多次连续分层时，可自行配置工艺流程（包括上料等），实现全流程自动化。

•通过专有 PID 算法，有效解决旋涡问题，大大缩短工艺时间，提高了分层效率。

•带自诊断和报警功能，可快速确定仪表故障。

•自带保温功能，有效避免物料结晶、析出、固化等问题出现。

•自带清洁系统，保障检测面不被粘附，让设备时刻处于最佳检测状态。

•隔爆 ExdbIICT6 Gb 设计，给安全生产提供有效保障。

四、产品参数

产品尺寸图

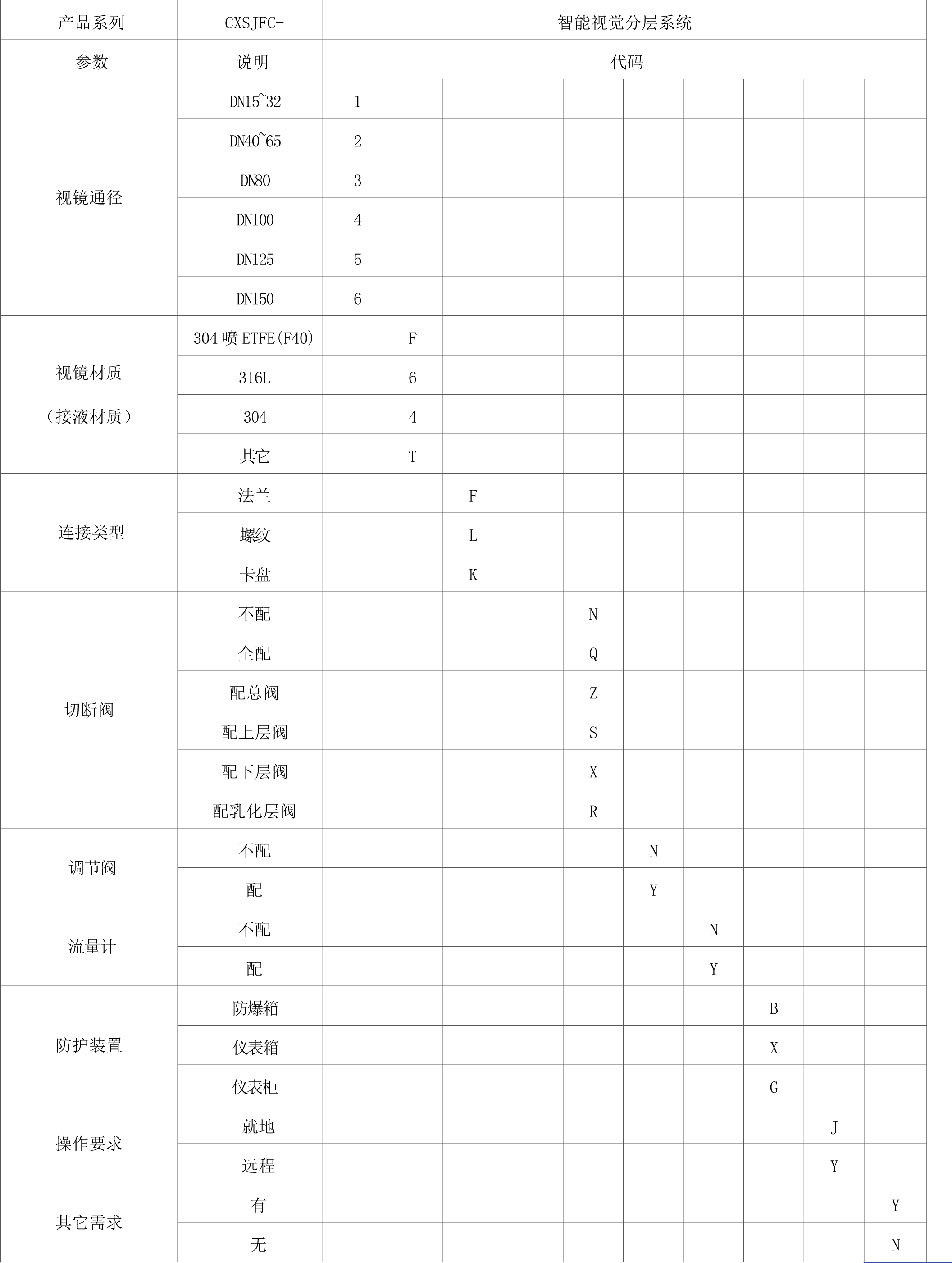

五、产品选型表

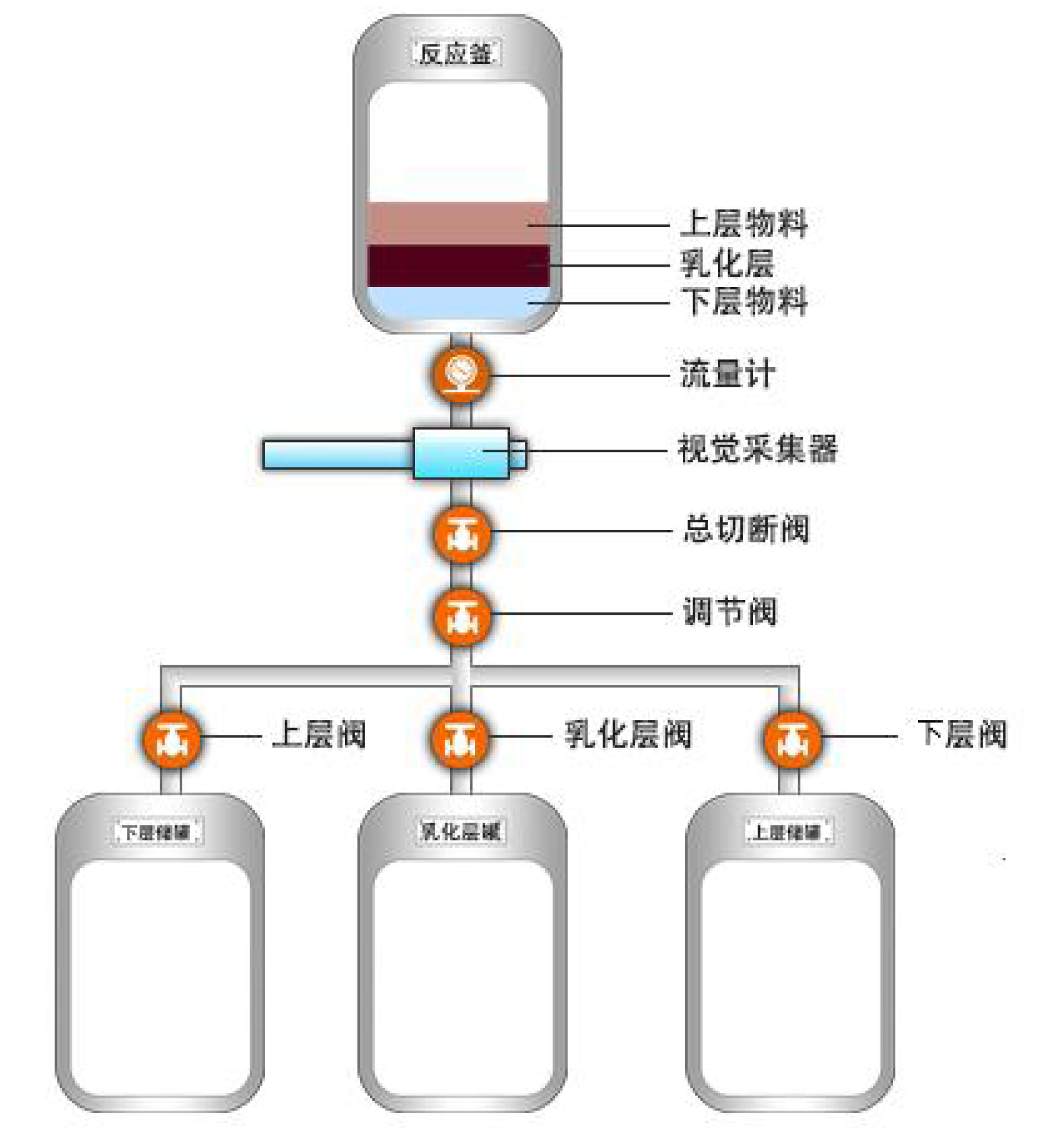

六、产品安装示意图

七、产品应用领域

•制药与生物工程领域的有效成分提取、抗生素提取、蛋白质纯化等萃取工艺。

•精细化⼯酸洗工艺的分层与控制。

•化工与石油工业通过金属萃取、油品精制、有机合成等分层工艺提纯成品。

•⼯艺管道内颜⾊检测与控制。

八、相对于同行的优势

1.分层放料过程会在反应釜下端形成一定程度的漩涡，到物料有一些混相时由于密度相近会形成悬浮物、轻微乳化、以及⽓泡或者夹带杂质，如果去干扰算法处理的不够好，会出现程序错乱、误分层等问题；而我们的产品通过硬件和 PID 算法，缩短了工艺时长，避免了旋涡混合导致不能有效分层的问题。

2.其它视镜遇到两相颜色较深物料时，由于产品结构原因会出现无法识别界面的问题，我们的产品通过巧妙设计和 AI 算法，能有效解决此类问题。

3.目前大部分视镜的报价是不含软件、上位机和采集模块的，我们的报价是包含整套系统的。

九、常见分层设备优劣势对比表
