双法兰差压液位计工作原理与核心结构：静压测液位的远传智慧

　　双法兰差压液位计是工业流程中测量密闭容器液位的主力仪表，其核心价值在于“远传隔离”。它通过巧妙的物理结构，将易堵塞、易腐蚀的引压管升级为封闭的毛细管系统，解决了高温、高粘、易结晶介质液位测量的行业痛点。理解其工作原理与结构，是确保装置长周期稳定运行的关键。


　　一、物理基石：静压原理与差压转换

　　双法兰差压液位计的测量逻辑建立在流体静力学原理之上。其核心公式ΔP=ρgH揭示了测量本质：液位高度（H）与介质密度（ρ）共同决定了容器内两点的压力差（ΔP）。

　　在实际应用中，仪表的高压侧法兰感受液相静压，低压侧法兰感受气相压力。两者之间的压力差值，直接对应液位的变化。变送器的核心任务，就是精确捕捉这个微小的差压信号，并将其线性转换为标准的4-20mA电流信号或数字信号，供DCS/PLC系统读取。这一过程实现了从物理量（液位）到电信号的可靠映射。

　　二、核心结构：三大模块的精密协同

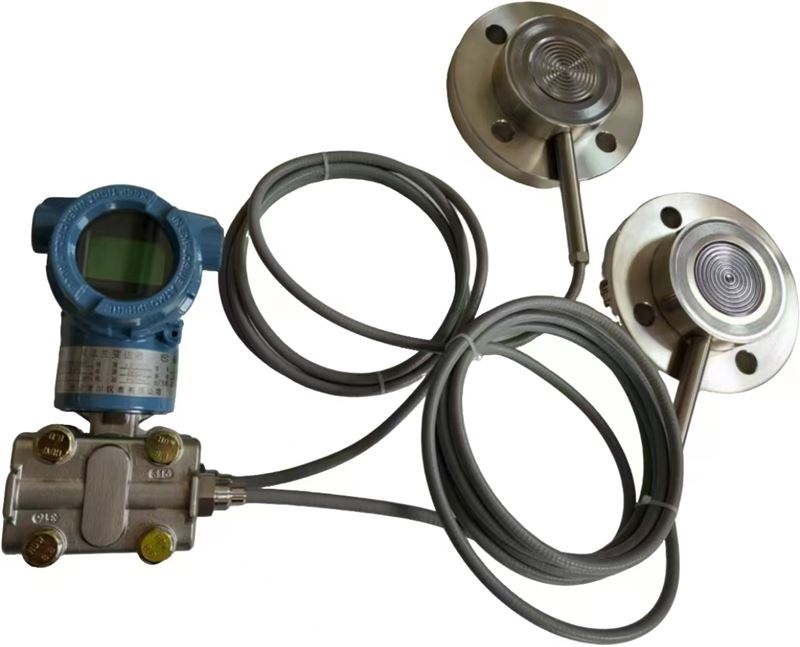

　　双法兰差压液位计并非单一设备，而是由差压变送器本体、双法兰膜片密封系统、毛细管传压管路三大核心模块构成的精密测量系统。

　　1.差压变送器本体：信号解算中枢

　　这是仪表的“大脑”。其内部核心是差压传感元件。它负责接收来自毛细管传递的压力信号，并将其转换为电信号。智能变送器还集成了微处理器，具备温度补偿、线性化修正及零点迁移计算能力，能有效对抗现场复杂工况的干扰，确保输出信号的长期稳定性。

　　2.法兰膜片系统：介质隔离屏障

　　双法兰结构是仪表与被测介质直接接触的“前线”。每个法兰端面都焊接有隔离膜片，该膜片直接承受工艺介质的压力与腐蚀。膜片背后充满硅油，形成一道物理屏障，将腐蚀性、粘稠或高温介质隔离在仪表腔体之外。这种设计是仪表能够处理“脏污”介质的根本原因。

　　3.毛细管与填充液：压力传递桥梁

　　毛细管是连接法兰与变送器本体的“血管”。其内部抽真空并填充高稳定性硅油（特殊工况用氟油），形成一个封闭的、不可压缩的液压传递系统。当法兰膜片受压变形时，压力通过硅油无损地传递至变送器传感膜片。毛细管的长度（通常1-10米）决定了变送器可以远离高温或危险区域安装，这是其相比传统引压管最大的工程灵活性优势。

　　三、关键技术：零点迁移与智能补偿

　　由于双法兰差压液位计的法兰通常不在同一高度，且毛细管内硅油自身会产生静压，导致仪表在实际零液位时测量值不为零。零点迁移（通常是负迁移）技术就是为解决此问题而生。通过变送器内部的电子电路或软件组态，将硅油柱产生的固定偏置压力“抵消”，使输出回归真实的零位。现代智能变送器通过HART协议或手操器可轻松完成此操作，无需机械调整，极大简化了调试流程。

　　双法兰差压液位计通过“膜片隔离+毛细管远传”的结构创新，将经典的差压测量技术提升至新的高度。其工作原理基于严谨的物理定律，其结构设计服务于苛刻的工业环境，是流程工业中实现非接触、高可靠液位监控的经典解决方案。
