电容式压力/差压变送器使用说明书

使用介质：液体、气体和蒸汽。

测量范围：-0.1～40MPa（具体产品量程详见产品铭牌）。

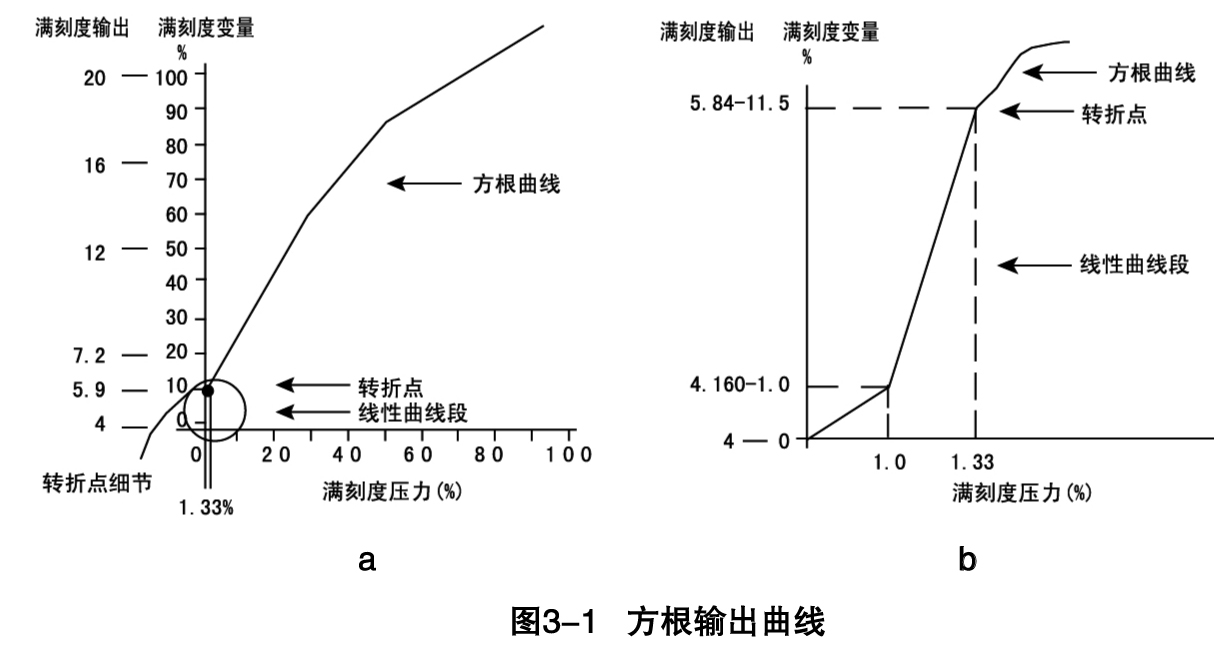

输出信号：二线制 4～20mA 直流信号上叠加 HART 数字信号，由用户自由选择线性输出或开方输出。（开方输出曲线详见图 3-1）。

供电电源：供电电源为 12～45VDC，一般工作电源为 24VDC。

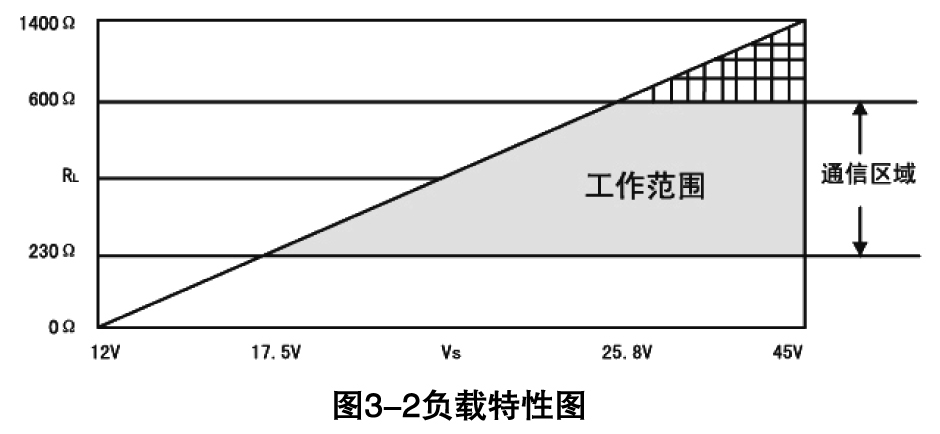

负载：电路板的最大负载电阻 RL 为：RL=(Vs-12V)/0.023A，式中 RL：最大负载电阻 Q，通讯时 RL 最大为 600Ω；Vs：供电电源电压 V。

输出指示器：

a. 指针指示器：现场指示输出电流，线性指示 0～100%。

b. 液晶显示器：31/2 位，字高 13mm，输出按百分数显示。

量程和零位：变送器可以通过就地按钮调整或通过采用 HART 通讯器进行远程调整。

正负迁移：

差压变送器：最大正迁量为测量范围上限值（URL 以下同）与测量量程之差；最大负迁移量为 URL。

压力变送器：最大正迁移值为 URL 与测量量程之差。

绝对压力变送器：最大正迁移量为 URL 与测量量程之差；无负迁移。

故障报警：自诊断程序检测出故障，模拟输出高于 22mA 或低于 3.9mA 报警，报警高低标志可通过电子部件开关进行选择。

变送器状态写保护：拨动电子部件上开关可以防止变送器组态的改变。

温度范围：电子线路：-40～+85℃ 敏感元件 (充硅油)：-40～+104℃(充惰性油)：-184～+71℃

储藏温度：-40～+55℃

启动时间：最大阻尼时 < 2s

容积吸取量：<0.16cm³

阻尼：电气阻尼为 0～16s，可按 0.1s 间隔调整，敏感元件 (充硅油) 固有时间 0.2s，量程代号 3 阻尼时间为 0.4s。

（在无迁移、参比条件、充硅油和隔离膜片为 316L 不锈钢情况下）

精确度：对 DP、GP 变送器量程代号 4～8 量程比 40:1 时为 ±0.2%，其它对变送器和量程范围均为 ±0.25%。

稳定性：十二个月内不超过变送器精度。

温度影响：（对于 DP、CP 类变送器，量程代号 4～9、0）；总误差 <±0.3 最大量程限值，每变化 10℃；其他变送器和其他量程，以上误差值将增加一倍。

静压影响：

DP 类：对于 14MPa，±0.25% 最大量程限值或 ±0.5%（量程代号为 3），在管道压力下通过调零给予校正。

HP 类：±0.2% 最大量程限值，对于 32MPa，在管道压力下通过调零给予校正。

振动影响：0.1% 最大量程限值，10～55Hz，S=0.15mm，在任何方向上。

电源影响：小于 0.005% 输出量程 / V。

安装位置影响：当工作膜片不是垂直时，可能产生不大于 0.2kPa 的零位系统误差，但此误差可通过调整零位来消除，对量程无影响。

结构材料：压力容室、接头、泄放阀、隔离膜片等与介质接触的零件材料见各种型号的 “订货型号规格” 表。

螺栓为不锈钢

电气外壳为低铜铝合金

电气外壳表面涂层为环氧喷塑

导压连接：在压力容室上连接螺孔为 1/4-18NPT，引压接头上的连接螺孔为 1/2-14NPT，其中心距可通过改变连接块予以改变（51、54、57mm）。

电气连接：变送器壳体有 2 个 M20X1.5 螺孔，用以连接电缆管，壳体内有接线端和测量垫片，用以测试。如与通讯器相连时，则必须固定在测量垫片上。

重量：约 3.5kg（不包括附件，带法兰变送器除外）。

防爆：1. 隔爆型 Exd II CT4 2. 本质安全型 Exia II CT6
