电容压力变送器两大核心组成部分

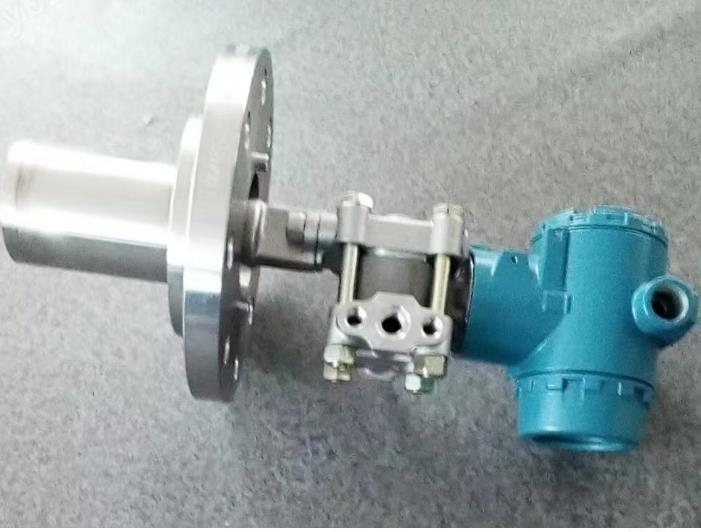

　　电容压力变送器作为工业自动化领域的关键测量仪表，其结构虽复杂但可系统性地划分为两大核心组成部分：压力敏感单元和信号处理单元。这两部分协同工作，共同完成压力信号的精确转换与传输。


　　一、压力敏感单元：压力-电容转换核心

　　压力敏感单元是电容压力变送器的"感知器官"，直接与被测介质接触，负责将物理压力信号转换为电容量变化。该单元主要由以下关键部件构成：

　　1.隔离膜片与测量膜片系统：采用双膜片结构，隔离膜片直接接触介质，将压力传递至内部填充液。测量膜片作为电容的活动极板，在压力作用下产生微小位移。

　　2.电容极板结构：由固定极板和可动极板构成差动电容结构。当压力作用时，测量膜片位移导致两电容间隙变化，形成差动电容值变化（C1-C2）。这种差动设计可有效抵消温度漂移、振动干扰等共模误差，提高测量精度。

　　3.密封与填充系统：采用特殊焊接或密封技术确保隔离膜片与本体间的可靠密封，内部填充高温硅油或惰性油作为压力传递介质，同时起到温度补偿和阻尼作用。

　　该单元的技术核心在于将微米级的机械位移精确转换为电容变化量，转换线性度可达0.1%以内，是决定变送器精度的关键环节。

　　二、信号处理单元：电容-电流转换中枢

　　信号处理单元是电容压力变送器的"大脑"，负责将微弱的电容信号放大、线性化、温度补偿，并转换为标准工业信号输出。主要包括：

　　1.电容-电压转换电路：采用高频振荡电路或开关电容技术，将差动电容变化转换为电压信号。现代设备多采用专用ASIC芯片，集成振荡器、解调器、放大器，实现高精度、低漂移的信号转换。

　　2.信号调理与线性化模块：通过数字或模拟电路对原始信号进行非线性校正、温度补偿、零点/量程调整。智能型设备采用微处理器进行数字线性化，通过多项式拟合或查表法修正传感器非线性，精度可达±0.075%。

　　3.输出电路与通讯接口：将处理后的信号转换为4-20mA模拟输出，或通过HART、Profibus、FF等现场总线协议输出数字信号。同时集成电源管理、过压保护、反接保护等功能。

　　4.温度补偿与自诊断系统：内置温度传感器实时监测环境温度，通过软件算法补偿温度漂移。智能型产品还具备自诊断、故障报警、历史数据记录等功能。

　　三、两部分的协同关系

　　压力敏感单元与信号处理单元通过精密连接构成完整测量链：压力→机械位移→电容变化→电压信号→数字处理→标准输出。两部分的性能匹配至关重要——敏感单元决定测量下限，处理单元决定测量上限。现代电容压力变送器通过一体化设计、ASIC芯片集成、数字补偿技术，使两部分高度融合，实现了高精度、高可靠性的工业测量。
