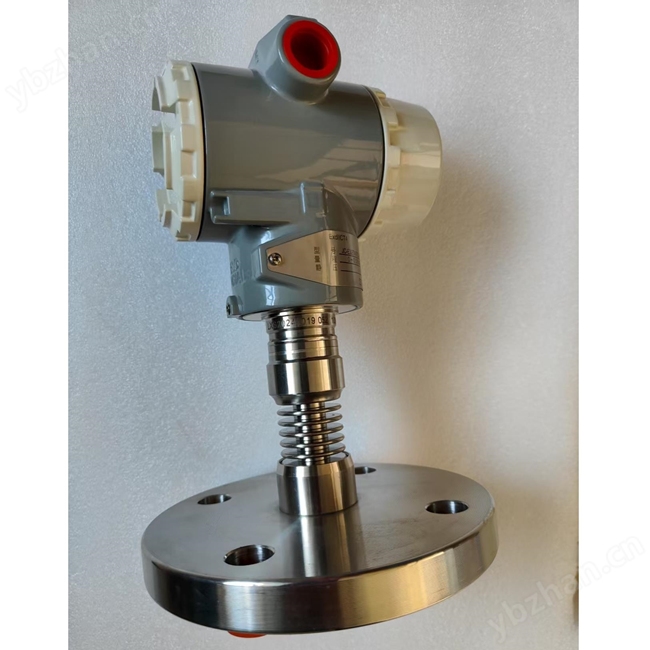

单晶硅隔膜变送器：以纳米科技解锁压力测量的“超精密模式”

　　在石油化工、半导体制造、深海探测等高精度工业场景中，压力测量的精度与稳定性直接决定生产安全与产品质量。单晶硅隔膜变送器凭借其“纳米级感压单元+全隔离防护”的核心设计，成为压力测量领域的“精度标准”。其工作原理融合了材料科学、微电子技术与智能算法，实现了从微压到高压的全场景覆盖。


　　一、核心感压元件：单晶硅的“纳米级应变响应”

　　单晶硅隔膜变送器的核心是采用微机电系统（MEMS）工艺加工的纳米级单晶硅芯片。在芯片表面，通过光刻、蚀刻等工艺制作出厚度仅50-200微米的超薄隔膜，并在隔膜上扩散形成惠斯通电桥结构的压阻元件。当压力作用于隔膜时，单晶硅的晶格结构发生微小变形，导致电阻值产生与压力成正比的线性变化。

　　二、全隔离防护：从介质接触端到信号传输链的“双重屏障”

　　为应对强腐蚀、高粘度或含颗粒介质，变送器采用“金属隔离膜片+硅油传压液+全焊接封装”的三重防护结构：

　　1.介质接触端：隔离膜片选用哈氏合金C、钛合金或铂铱合金，可耐受pH值0-14的强腐蚀性介质，且表面光滑度达Ra0.2μm，避免颗粒附着堵塞。

　　2.传压通道：隔离膜片与硅芯片间填充高稳定性硅油，形成密封腔室，将介质压力无损传递至硅隔膜，同时阻断介质与电子元件的直接接触。

　　3.信号传输端：采用激光焊接工艺密封传感器腔体，防护等级达IP67，可抵御粉尘、水浸及机械振动。在LNG接收站-162℃的液态天然气冲击下，双层隔离结构仍能保持±0.1%FS的测量精度。

　　三、智能信号处理：从原始信号到标准输出的“精度闭环”

　　硅芯片输出的微弱电压信号（μV级）需经过多级信号调理：

　　1.24位高精度ADC采样：将模拟信号转换为数字信号，采样频率达10kHz，可捕捉瞬态压力冲击。

　　2.温度补偿算法：内置温度传感器实时监测芯片温度，通过查表法或多项式拟合消除温度漂移（典型值±0.02%FS/℃）。

　　3.数字通信协议：支持HART、Modbus RTU/TCP协议，可叠加数字信号于4-20mA电流环上，实现远程校准与故障诊断。例如，通过HART 375手操器可在线调整量程、阻尼时间及工程单位，无需停机维护。

　　四、典型应用场景：从微压到高压的“全场景覆盖”

　　1.微压场景（0-1kPa）：在生物制药的无菌环境监测中，超薄隔膜与低噪声电路可实时反馈0.1Pa的压力变化，确保培养箱内气体流量精准控制。

　　2.高压场景（10MPa以上）：在油气井的井口压力监测中，SS316L不锈钢腔体与2mm厚过载膜片可承受瞬态冲击压力达量程上限的3倍，且过载恢复后测量精度无损。

　　3.异常环境：在深海石油平台的5000米水深下，优化腔体应力分布的传感器仍能保持线性输出，助力海底油气资源开发。

　　单晶硅隔膜变送器通过“纳米材料+智能算法+全隔离防护”的技术融合，重新定义了压力测量的精度边界。其0.075级综合精度、200:1量程比及IP67防护等级，不仅满足了工业4.0对设备可靠性的严苛要求，更为新能源、半导体等新兴领域的智能化升级提供了关键数据支撑。
